[Cisco Packet Tracer] Membuat Jaringan Wireless



Tutorial kali ini kita akan membuat jaringan wireless menggunakan 1 access point Linksys dengan 2 Tablet PC sebagai client.

Langkah Pertama. Konfigurasi Access Point

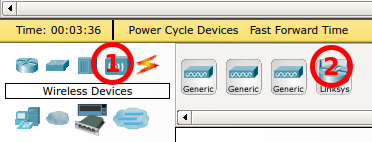

– Klik Wireless Devices
– Masukkan Linksys

– Klik Linksys yang sudah dimasukkan untuk melakukan konfigurasi access point
– Klik tab GUI
– IP Address 192.168.0.1
– Subnet Mask 255.255.255.0

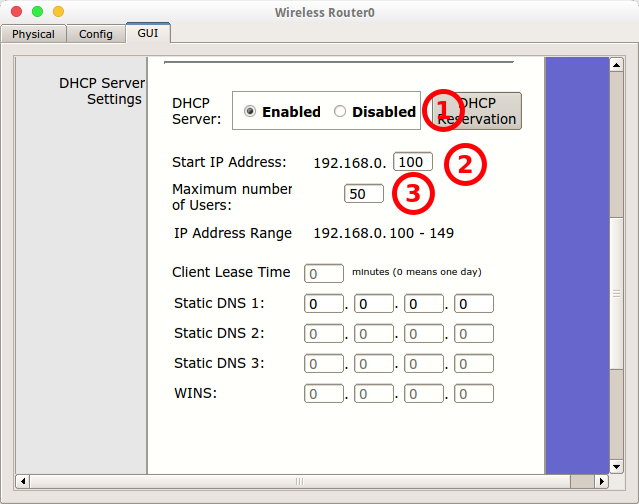

– Aktifkan DHCP Server, Enabled
– Start IP Address, IP DHCP mulai dari 192.168.0.100
– Maximum number of Users = jumlah maksimum IP DHCP
– Save Settings

– Klik menu Wireless->Basic Wireless Settings
– Beri nama SSID = Linksys
– Save Settings

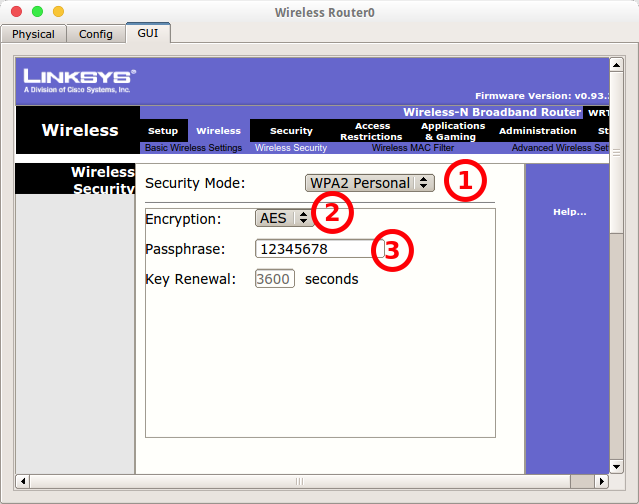

– Klik menu Wireless->Wireless Security
– Security Mode memakai WPA2 Personal
– Encryption AES
– Passphrase 12345678
– Save Settings

Langkah Kedua. Konfigurasi Client

– Tambahkan 2 PC Tablet
– Klik End Devices, Wireless Tablet

– Konfigurasi Tablet PC pada tab Config
– SSID = Linksys
– Authentication = WPA2-PSK
– Pass Phrase = 12345678

– IP menggunakan DHCP
– Jika PC Tablet berhasil terkoneksi dan DCHP Server aktif maka akan tampil nomor IP

– Konfigurasikan hal yang sama pada PC Tablet yang ke-2

Langkah Ketiga. Pengujian
– Pada PC Tablet, tab Desktop->Command Prompt
– Ping IP Access Point 192.168.0.1
– Ping IP PC Tablet ke-2

selamat mencoba 🙂

Selanjutnya, masih dengan jaringan yang sama tambahkan 1 Laptop dan 1 PC lalu koneksikan dengan jaringan wireless.

Sebelum dikoneksikan dengan jaringan wireless, khusus untuk Laptop dan PC maka ganti modul dengan tutorial seperti dibawah ini ;

Cara mengganti modul dan memberikan IP Address pada perangkat di packet tracer

• Klik pada PC-PT
• Klik Tab Dekstop pilih menu IP Configuration
• Masukan IP address contoh saya disini menggunakan IP address kelas C : 192.168.1.1 (untuk PC1)

• Lakukan hal yang sama untuk PC2
• Kemudian Klik tombol Shutdown
• Kemudian melepaskan Modul PT-HOST-NM-1AM dari PC ke sebelah kanan modul dengan cara di drag.

• Kenapa dilepas, karena modul tersebut untuk kabel sementara kita akan menghubungkannya dengan mode wireless.
• Silahkan cari modul dengan nama WMP300N
• Drag and drop modul tersebut ke PC.

Cara mengkonfigurasi wireless di perangkat packet tracer

Setelah modul NIC kabel di ganti dengan NIC wireless, tahapan selanjutnya adalah melakukan konfigurasi IP address dan menghubungkan PC dengan WAP.

• Hidupkan kembali PC dengan menekan tombol power
• Pilih Tab Dekstop pilih PC Wireless

• Sudah terlihat SSID dengan nama wifisaya silahkan di klik
• Kemudian klik tombol Connect
• Masukan password dari WAP

• Klik tombol Connect, bila sudah maka akan terlihat PC terhubung dengan WAP

• Lakukan hal yang sama untuk PC yang kedua.

Cara mengecek konektivitas antara PC dengan Wireless Access Point

Bila telah terhubung PC1 dan PC2 terhadap WAP, maka sobat harus melakukan pengecekan dengan melakukan Ping.

• Klik pada PC1 pilih Tab Dekstop kemudian Command Prompt
• Ketikan perintah ping 192.168.1.2 (mengecek IP PC2 dari PC1)
• Bila hasilnya Relpy maka PC1 dan PC2 telah berhasil terhubung melalui WAP

• Jika belum reply, cek kembali tahapan dari atas, siapa tau ada yang terlewat.

Cara membuat animasi pengiriman packet data

Bagian ini adalah hanya simulasi pengiriman paket data, bila tidak dilakukanpun pastinya PC1 dan PC2 telah terhubung dengan baik.

• Klik Add Simple PDU (gambar aplop tertutup)
• Kemudian klik di PC1 kemudian di PC2

• Bila sudah pastinya akan ada tampilan di bagian kanan di awabh Kata Realtime

• Selanjutnya sobat tinggal masuk ke mode Simulasi yang berada di belakang mode Realtime
• Klik Auto Capture / Play
• Bila animasi amplop menunjukan tanda ceklish maka paket telah diprediksi sampai kepada tujuan.

Read More

Membuat Jaringan dengan Cisco Packet Tracer



Tutorial membuat Web Server di Cisco Packet Tracer

Tutorial ini menggunakan Cisco Packet Tracer

Pertama, buatlah simulasi dengan 1 Server, 1 Switch, dan 4 PC. Setelah membuat simulasi seperti gambar di atas, selanjutnya doubleclick pada Server-PT .

Setelah itu masuk pada menu Services dan klik HTTP. Edit file dengan nama index.html. Dan isilah statement atau kalimat yang diinginkan pada blok program<center>,  <hr> dan <p> sebagai contoh yang akan ditampilkan nanti. Setelah itu klik Save.

Setelah itu klik Desktop pada Server dan atur IP Configuration. Dengan IP Address    : 192.168.1.1 dan Subnetmask : 255.255.255.0.

Setelah itu klik Desktop pada Server dan atur IP Configuration. Dengan IP Address    : 192.168.1.1 dan Subnetmask : 255.255.255.0.

Kemudian tutup pengaturan pada Server, selanjutnya atur IP pada Client. Karena pada tutorial ini tidak membuat Server DHCP, sehingga setiap client harus mengatur IP Static. Doubleclick pada computer PC0, lalu atur IP Address: 192.168.1.2, Subnet Mask: 255.255.255.0 dan Default Gateway 192.168.1.1.

Doubleclick pada computer PC1, lalu atur IP Address: 192.168.1.3, Subnet Mask: 255.255.255.0 dan Default Gateway 192.168.1.1.

Doubleclick pada computer PC2, lalu atur IP Address: 192.168.1.4, Subnet Mask: 255.255.255.0 dan Default Gateway 192.168.1.1.

Doubleclick pada computer PC3, lalu atur IP Address: 192.168.1.5, Subnet Mask: 255.255.255.0 dan Default Gateway 192.168.1.1.

Kemudian doubleclick pada PC0, klik Desktop dan klik Web Browser.

Lalu ketikan IP Server 192.168.1.1 pada URL, lalu klik Go atau tekan Enter.
